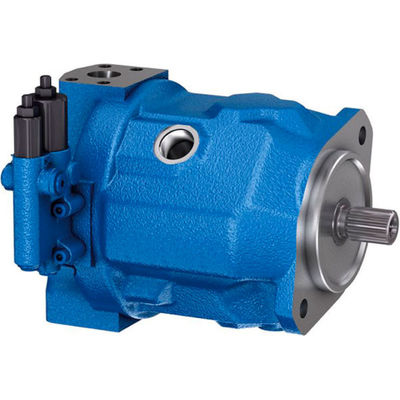

Wysokiego ciśnienia Rexroth Axial Piston Hydraulic Pump 280bar Modular Design

Wysokiego ciśnienia pompa tłokowa osialna Rexroth 280bar ciągła hydraulika mobilna

Cechy:

1Opcje sterowania elektrohydraulicznego (np. modele ED).
2Kompaktna konstrukcja zapewniająca oszczędność miejsca.
3- wytrzymałość na zużycie.
4Kompatybilne z olejami hydraulicznymi mineralnymi lub syntetycznymi.
5Szeroki zakres temperatur (-25°C do 80°C).
6Wysoka dynamiczna reakcja na szybkie zmiany operacyjne.
7- Wbudowany zawór uzupełniający dla stabilności systemu.
8Zgodność z normami bezpieczeństwa DIN/ISO.
9Wielokrotne możliwości wyposażenia (10-140 cc/zwrot).
10Modułowa konstrukcja umożliwiająca łatwą konserwację i modernizację.

Dane techniczne:

Specyfikacje:

Zastosowanie:

1.W przypadku podań do frezowania bramki, podwójne pompy tłokowe zapewniają szybkie przejście 30 m/min z dokładnością pozycjonowania 0,005 mm.Kompensacja temperatury i lepkości utrzymuje stabilność przepływu >98% podczas wahań oleju o temperaturze 40±15°C w wyniku rozpylania płynu chłodzącego, osiągając wykończenie powierzchniowe Ra0,8 na częściach aluminium lotniczych przy użyciu precyzyjnej technologii pomp hydraulicznych.



2.W przypadku zaciskania stołu obrotowego układ sterowania PID pompy hydraulicznej ogranicza zmienność siły do ± 15N. Podporządkowane łożyska miedzianego stopnia zmniejszają hałas poniżej 68 dB przy 2000 obr./min.,spełnienie norm akustycznych dla warsztatów precyzyjnych form, w których ciche działanie pompy tłokowej osiowej jest kluczowe dla dokładności obróbki CNC.



3.W przypadku systemów AGC walcowniczych pompy serwopiśniowe osiągają dokładność ±1 μm w zakresie przerwy w rolce przy odpowiedzi 0,1 ms. Laserowo pokryta powłoka WC na tłokach ogranicza zużycie do < 0,5 μm/1000 h w emulsji pod wysokim ciśnieniem,utrzymanie tolerancji grubości IT7 dla taśm walcowanych na zimno poprzez precyzyjną inżynierię pomp hydraulicznych.



4.W systemie sterowania gięciem rolki, redundantna konstrukcja aksyjnego tłoka pompy zmniejsza czas pracy o 85% poprzez optymalizację FMEA.ta pompa hydrauliczna zapobiega uszkodzeniom ścieków w procesach ciągłego walcowania wymagających bezpiecznej pracy.





Zalety konkurencyjne:

1. Dwa porty odpływowe urządzenia umożliwiają instalację 360° przy ciśnieniu < 0,3 bar przy nachyleniu 45°.Ta pompa hydrauliczna dzięki elastycznej konfiguracji zwiększa wykorzystanie przestrzeni w podziemnym sprzęcie górniczym o 55%.

2. Diamentowo powlekane pary tłoków / cylindrów zmniejszają tarcie do 0,03 z utratą wydajności < 0,75% po 100 000 cyklach..

3Zintegrowana analiza widma FFT monitoruje wibracje 0,5-200 Hz, zmniejszając wahania ciśnienia do ± 1,5 bara.zmniejszenie liczby wad o 37% dzięki zoptymalizowanej wydajności pompy tłokowej.

4. Wielowarunkowe sterowanie dynamicznie dopasowuje parametry ciśnienia / przepływu / mocy.dokładność kąta ostrza 3° dla 12% zwiększonej wydajności wytwarzania energii.

Analiza dla pompy tłokowej osialnej Rexroth A10V(S) O:

1. > 50 mm warstwa piankowa wykazuje niewystarczającą ilość odpienia (< 250 ppm) i płytkie zanurzenie linii powrotnej (< 100 mm).Zmodyfikowanie zbiornika do 200 mm zanurzonych zwrotów i uzupełnienie dodatków silikonowych w celu stabilizacji wysysacza tłokowego.

2. 5 m/s2 wibracja obudowy przy 28 Hz wymaga zaciskania śrub do 450 Nm i ustawienia sprzęgła w zakresie 0,05 mm. Zainstalować mocowania tłumiące (naturalna częstotliwość < 15 Hz) do kontroli wibracji pompy hydraulicznej.

3. Złamania szyjki tłoka często powstają w wyniku odchylenia odległości 0,02 mm między kapeluszem a głowicą tłoka.Wypróżnienie 002 mm ma kluczowe znaczenie dla niezawodności pompy tłokowej ośnej pod uderzeniami 200 cykli/min.

4. hałas łożyska swashplate przekraczający 2000 Hz wskazuje na rozpad biegu. próg wymiany wynosi 0,05 mm wolności promieniowej przy 1800±50N wstępnym obciążeniu przy użyciu oleju ISO VG46 dla długowieczności pompy hydraulicznej.
